M-Linkシリーズ（WL151ターンテーブル用）
アジマスターンテーブルによるアンテナパターン／放射パターン測定システム
機能

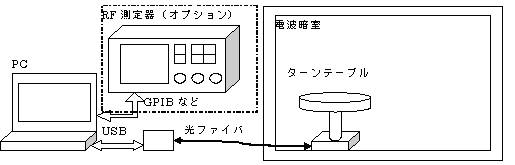

ターンテーブルとネットワークアナライザをリモートコントロールし、アンテナパターン、放射ノイズなど、RF領域の指向性パターンを自動測定します。
特長

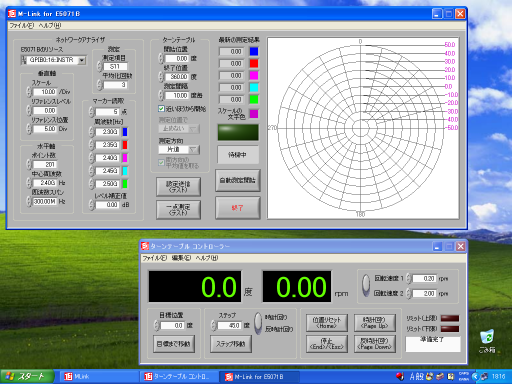

ターンテーブルコントローラを専用のハードウェアではなくWindowsパソコン上のソフトウェア（バーチャルインスツルメンツ）で実現したため、同じ画面上で動作する測定ソフトとのスムースな連係が可能な上、画期的な低価格を実現しました。
動作環境
CPU速度とメモリは各OSが快適に動作する程度あれば、特にパワーを必要としません。
ターンテーブルコントローラ仕様
| 角度表示範囲 | -9999.9〜9999.9度 |
| 表示分解能 | 0.1度 |
| 停止精度 | ±0.05度以下 |
| 基準点 | 起動時0度、任意リセット可能 |
| 回転速度 | 毎分0.01〜2回転、分解能0.01で任意指定 |
| 回転範囲 | 無限または設定範囲切換え |
| 停止ボタン | 操作パネルのクリック、キーボードのEsc、Homeキー |
| ターンテーブル接続 | USB、メタルケーブルまたは光ファイバ |
| その他 | 設定速度まで自動加速、目標位置へ自動減速して静止 ActiveXサーバ機能（ユーザーソフトウェアから利用可能） |
測定ソフトウェア仕様
| 対応機種 | ネットワークアナライザ： ・アジレント 8510B，8753C，E5071C，E8357A ・アドバンテスト R3767CG ・アンリツ 37397D スペクトラムアナライザ： ・アジレント 8562B，8595E，E4407B，E4443A ・アンリツ MS2665C その他お問い合わせください |
| インタフェース | GPIB、アドレス自動検索 |
| リモート設定 | 垂直軸：スケール、REFレベル、REF位置 |
| 水平軸：ポイント数、中心周波数、周波数スパン | |
| 測定：Sパラメータ、平均化回数 | |
| 測定点 | マーカー測定、最大5点、周波数指定 |
| 測定モード | 1点測定、自動測定 |
| 表示 | 数値およびポーラーグラフ（0度位置、回転方向変更可能） |
| 測定データ保存 | カンマ区切りテキスト、Excelなどで読み込み可能 |
| 設定データ保存/読込 | 専用バイナリファイル、個数無制限 |
お問い合わせ先（販売会社）
株式会社ティエスエスジャパン
メール：info@tssj.co.jp
Webページ：http://www.tssj.co.jp/
WL151型オールインワンシステムのデモ機あります。ターンテーブル、対応機種、電波暗箱のカスタムメイドできます。電波暗室の施工も承ります。
