NA' Linkシリーズ ネットワークアナライザ用ユーティリティーソフトウェア

機能
ネットワークアナライザのデータをGPIB経由で吸い上げ、グラフ描画、ファイル保存、再生します。

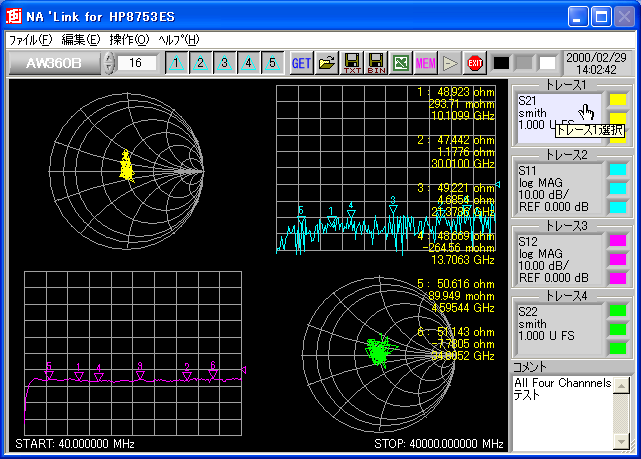

下図は他機種用のNA' Linkで保存したデータを再生しているところ
特長
- つないでGET、SAVEの簡単操作。高速転送。
- トレースはネットアナ側の設定に合わせ最大4トレースを一度に取り込み。
- データはバイナリで圧縮セーブ。テキスト変換セーブすれば他のアプリでも読める。
- バイナリセーブしたデータを読み込んで再現。テキスト変換もできる。
- ActiveXを利用してEXCEL（2003以降）にデータを送り込み、グラフ描画などのマクロを起動。
- 測定器に似たグラフを描画しハードコピー代わりにもなる。描画色、背景色は変更可。
- リファレンスとの差分を計算表示。
- 画面のイメージ保存（png、jpeg、bmp）。
動作環境
- Windows98/Me/2000/XPが動作するPC（WindowsVista/7ではユーザーフォルダにインストールすれば動作可）
- ナショナルインスツルメンツ製GPIBアダプタ（PC2/2Aを除く。またアジレント製HPIBアダプタには非対応）
対応機種（注文時に機種を指定）
- HP8702A/B/D/E
- HP8703A/B
- HP8719D/ES
- HP8720A/B/C/D
- HP8722D/ES
- HP8752A/B/C
- HP8753A/B/C/D/E/ES
- HP8510A/B/C/XF
- HP8530A
- Wiltron360B（旧バージョンのみ）
価格
\75,000～
お問い合わせ先（販売会社）
有限会社ティエスエスジャパン
メール：info@tssj.co.jp
Webページ：http://www.tssj.co.jp/

試用版（無償）あります。ファームウェアが古い機種（Aバージョンなど）で動かないことがありますので、試用版で確認することをお奨めします。
