M-Linkシリーズ（HQ300シリーズターンテーブル用）
ターンテーブルによるアンテナパターン／放射パターン測定システム

機能
ターンテーブルとネットワークアナライザまたはスペクトラムアナライザをリモートコントロールし、アンテナパターン、放射ノイズなど、マイクロ波領域の指向性パターンを自動測定します。
特長

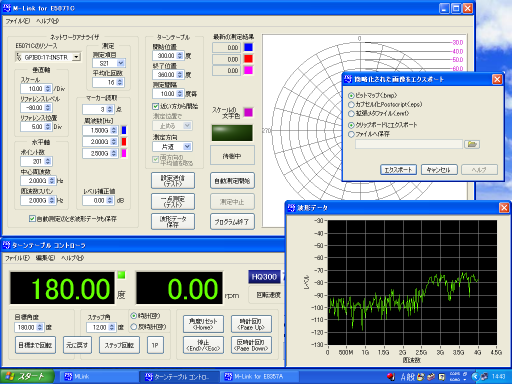

ターンテーブルコントローラを専用のハードウェアではなくWindowsパソコン上のソフトウェア（バーチャルインスツルメンツ）で実現したため、同じ画面上で動作するメイン測定部とのスムースな連係が可能な上、画期的な低価格を実現しました。
- ターンテーブルを回し、アナライザで測定を行い、指定の周波数のレベル（最大5点）を極座標グラフにプロットします。
- 指向性パターンデータはCSVファイルに書き出します。同時に角度毎の波形データも保存できます。
- 指向性グラフは画像としてファイルに保存またはクリップボード経由で他のアプリに貼り付けられます。ウィンドウを広げればグラフのサイズが変わります。
- ターンテーブルのみの手動操作もできます（ターンテーブルコントローラ機能）。

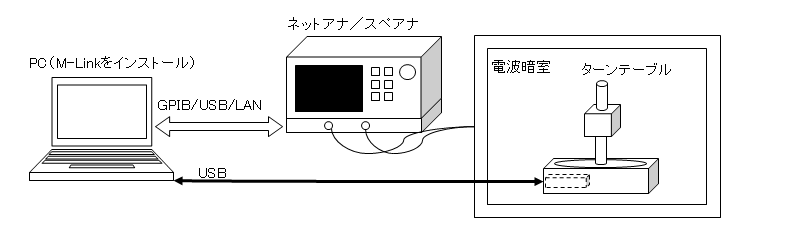

動作環境
- Windows7 SP1以降またはWindows10が動作するPC（デスクトップまたはノートブック）（32ビット/64ビットWindowsに対応）
- USB 1.1/2.0 ポート×１（ターンテーブル制御用）
- 測定器とのインタフェース（USB、LAN、GPIBなど）×１）
CPU速度とメモリは各OSが快適に動作する程度あれば、特にパワーを必要としません。
ターンテーブルコントローラ部
HQ300シリーズターンテーブルコントローラに準じます。1軸または2軸に対応。ただしリモートコントロール機能（ActiveX、Telnetサーバ）は装備していません。

測定ソフトウェア部仕様

対応機種	ネットワークアナライザ：　・キーサイト 8510B，8714C，8753C，E5071B/C，E8357A，N5227A，　・アドバンテスト R3767CG 　・アンリツ 37397D スペクトラムアナライザ：　・キーサイト 8560A，8562B，8592A/L，8595E，E4402B，E4405B，E4407B，E4443A，N9010A 　・アンリツ MS2665C 　・ローデシュワルツ FSH8 その他お問い合わせください
インタフェース	GPIB（アドレス自動検索）、USB-TMC （USB、LANを装備した測定器についてはお問い合わせください）
リモート設定	垂直軸：スケール、REFレベル、REF位置（ネットアナのみ）
	水平軸：ポイント数（一部機種を除く）、中心周波数、周波数スパン
	測定：Sパラメータ(ネットアナ）、測定単位（スペアナ）、平均化回数
測定点	マーカー測定、最大5点、周波数指定
測定モード	1点測定、自動測定
表示	数値およびポーラーグラフ（0度位置、回転方向変更可能）
測定データ	カンマ区切りテキストで保存、Excelなどで読み込み可能
指向性グラフ	グラフィックファイル（PNG）に保存、クリップボード経由で貼り付け
波形データ	A波形取得、グラフ表示、カンマ区切りテキストで保存
画面設定保存/読込	専用バイナリファイル、個数無制限

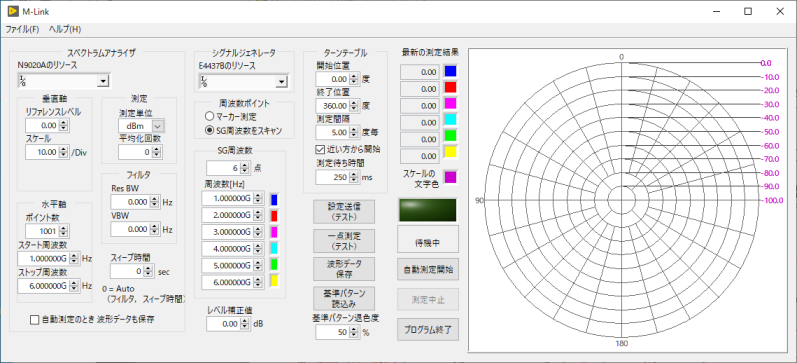

カスタマイズ例 1 （シグナルジェネレータを制御し、出力周波数を変化させながら指向性を測定）

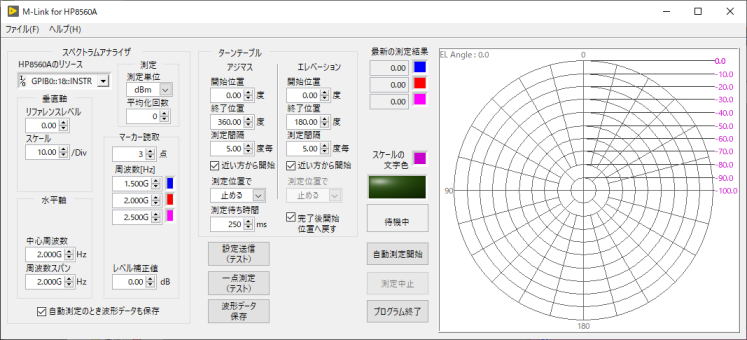

カスタマイズ例 2 （アジマスとエレベーションを制御し、2次元の指向性を測定）

お問い合わせ先お問い合わせ先（販売会社）
株式会社ティエスエスジャパン
メール：info@tssj.co.jp
Webページ：http://www.tssj.co.jp/

デモ機あります。ターンテーブル、対応機種、電波暗箱のカスタムメイドできます。電波暗室の施工も承ります。
